Guía de instalación HVC310/HVC110

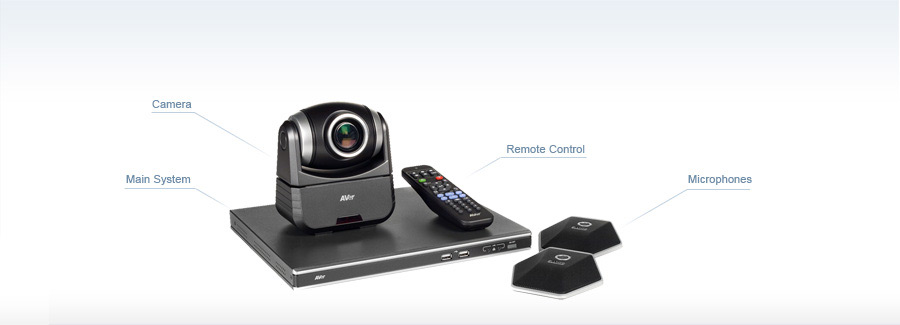

Compatibilidad de la videoconferencia AVer

Gracias por elegir las soluciones de videoconferencia AVer. Esta guía de instalación de hardware sirve como referencia para realizar las conexiones necesarias para que su nuevo sistema empiece a funcionar lo antes posible.

1. Antes de realizar las conexiones

Asegúrese que todos los dispositivos se encuentran apagados. Siga los diagramas ilustrados de conexión a continuación para asegurar que todos los cables esenciales están conectados adecuadamente. Consulte el manual del usuario del dispositivo que conectará al sistema de videoconferencia.

2. Conectar los dispositivos de visualización

*Al dorso de cada imagen puede encontrar las identificaciones de los cables



AVer Video Conferencing Installation
AVer Video Conferencing Installation

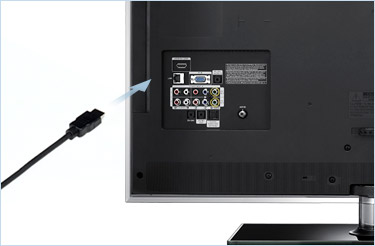

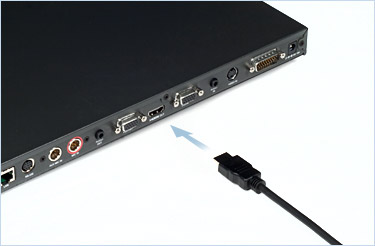

Conecte un extremo del cable al puerto de salida HDMI OUT en la parte posterior del codec, y el otro extremo a su dispositivo de visualización con HDMI. Si usted utiliza visualizaciones duales, conecte el cable VGA al puerto de salida VGA OUT en el codec y la entrada VGA de su segunda visualización.

3. Conectar la cámara

AVer Video Conferencing Installation
AVer Video Conferencing Installation

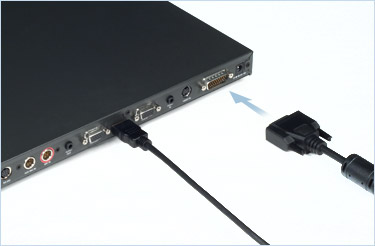

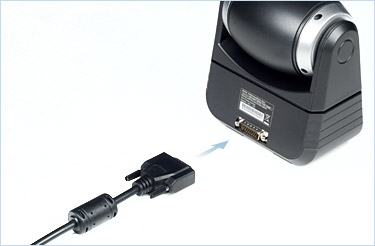

Si utiliza el cable de cámara de 26-pines D-sub incluido, conecte un extremo del puerto de entrada de la cámara CAMERA IN en el codec y el otro extremo a la cámara.

4. Conectar los micrófonos

AVer Video Conferencing Installation
AVer Video Conferencing Installation

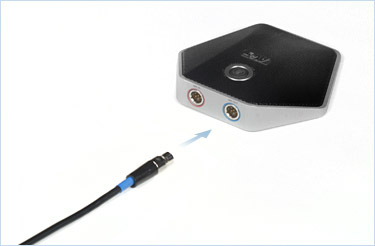

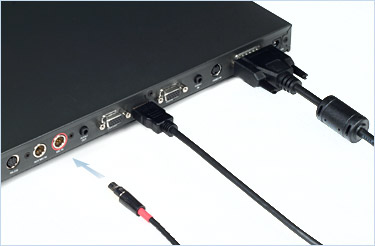

Para conectar el micrófono direccional, conecte el extremo rojo del cable XLR mini de 6 pines al puerto de entrada MIC IN rojo en el codec y el extremo azul al puerto de salida MIC OUT azul en el micrófono.



AVer Video Conferencing Installation

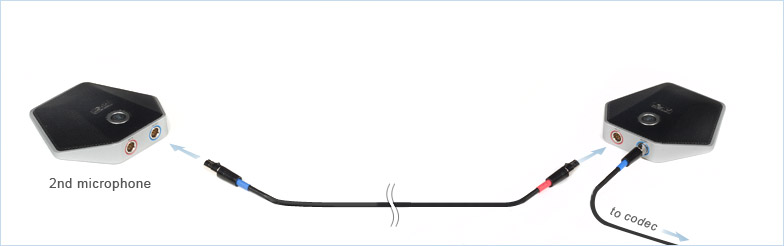

Si conecta múltiples micrófonos, realice una cadena conectando los cables de acuerdo a sus colores (cable rojo al puerto de micrófono rojo, etc.)

5. Conexión LAN (internet) y alimentación eléctrica

AVer Video Conferencing Installation
AVer Video Conferencing Installation

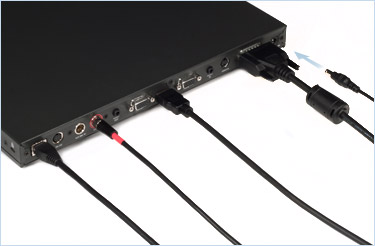

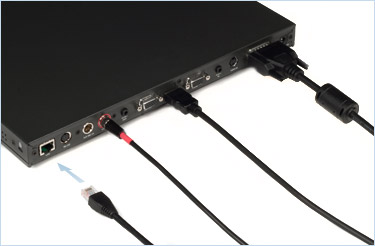

Utilizando el cable ethernet RJ-45 provisto, conecte un extremo al puerto LAN en el codec y el otro extremo a su red. Asegúrese de conectarlo a una red basada en IP.
Conecte el adaptador eléctrico a cualquier salida estándar de 100V~240V CA, luego enchufe el sistema a la corriente. Utilice solamente el adaptador eléctrico de 19V provisto para alimentar el sistema de videoconferencia.

6. Conexión de altavoces externos (opcional)

Si planea utilizar altavoces externos (y no el cable de audio HDMI), conéctelos a la parte posterior del codec utilizando el puerto de salida de audio AUDIO OUT de 3.5mm. Se recomienda utilizar altavoces amplificados al utilizar un sistema de altavoces externos.

7. Conectar un micrófono auxiliar (opcional)

Si planea utiliza un micrófono auxiliar o externo, conéctelo a al puerto mini XLR de 3 pines en el codec denominado AUX MIC IN, o en el puerto de entrada de audio AUDIO IN de 3.5mm. Por favor recuerde que al utilizar un micrófono en cualquiera de estos puertos, se inactivarán los micrófonos enchufados en el puerto rojo de entrada de micrófono MIC IN. Se requiere un micrófono amplificado al utilizar la entrada de audio de 3.5mm.
