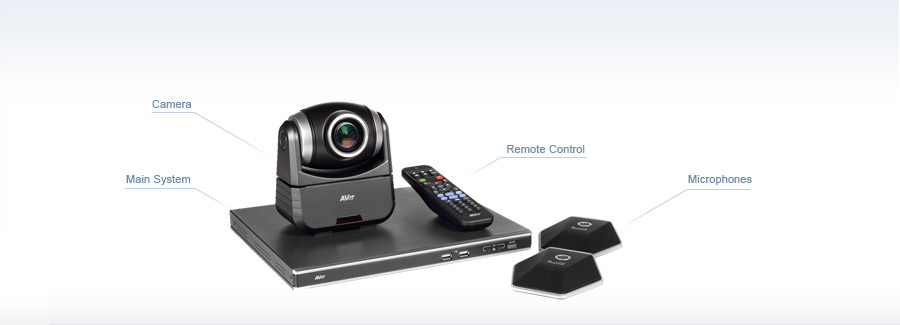

Obrigado por escolher as soluções de videoconferência da AVer. Este guia de instalação de hardware serve como uma referência para a realização das conexões necessárias para instalar e colocar em funcionamento o seu novo sistema, o mais rápido possível.
Verifique se todos os dispositivos estão desligados. Siga os diagramas de conexão ilustrados abaixo para garantir que todos os cabos essenciais estejam conectados corretamente. Consulte o manual do usuário do dispositivo que você está conectando ao sistema de videoconferência.
*Passe o mouse sobre cada imagem para a identificação dos cabos

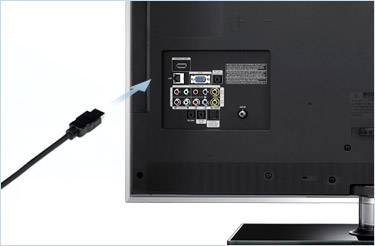

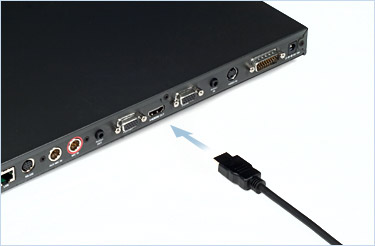

Conecte uma extremidade do cabo HDMI à porta HDMI OUT na parte traseira do codec e a outra extremidade ao dispositivo de vídeo HDMI habilitado. Se você estiver usando dois monitores, conecte o cabo VGA à porta VGA OUT do codec e a entrada VGA do seu segundo monitor.

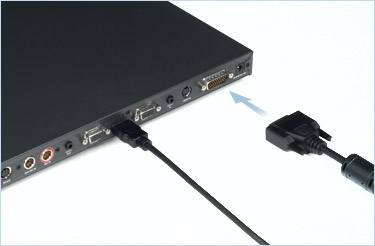

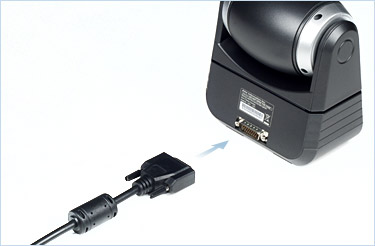

Se você estiver usando o cabo da câmera 26-pin D-sub incluso, ligue uma extremidade à porta IN CAMERA codec e a outra extremidade à câmera.

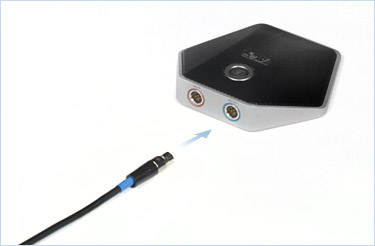

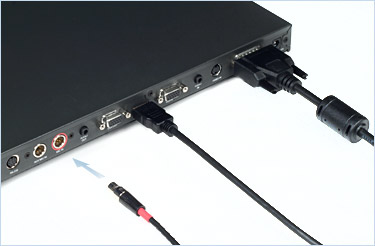

Para ligar o microfone direcional, conecte a extremidade vermelha do cabo mini XLR de 6 pinos à porta MIC IN vermelha no codec e a extremidade azul à porta MIC OUT azul no microfone.

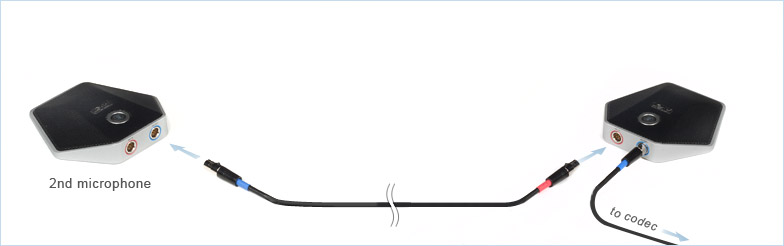

Se você estiver conectando vários microfones, encadeie-os ao ligar os cabos de acordo com as cores (extremidade do cabo vermelha com porta de microfone vermelha etc.)

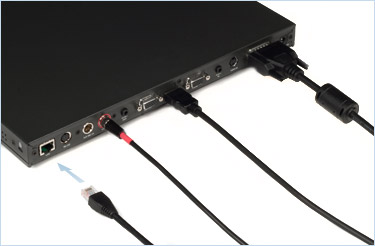

Usando o cabo RJ-45 Ethernet fornecido, conecte uma extremidade à porta LAN do codec e a outra extremidade à rede. Certifique-se de fazer a conexão a uma rede baseada em IP.

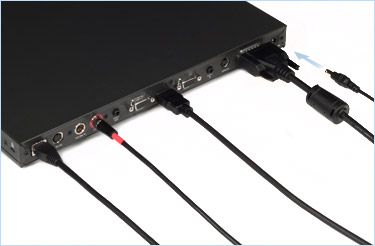

Conecte o adaptador de energia a qualquer tomada de energia padrão de 100V~240V AC, em seguida, ligue a energia no sistema. Utilize apenas o adaptador de energia 19V para fornecer energia para o sistema de videoconferência.
Se você planeja usar alto-falantes externos (e não o cabo HDMI para áudio), conecte-os à parte traseira do codec usando a porta AUDIO OUT de 3,5 mm. Alto-falantes com alimentação são recomendados ao utilizar um sistema de alto-falante externo.
Se você planejar usar um microfone externo ou auxiliar, conecte-o à porta mini XLR de 3 pinos do codec chamada AUX MIC IN ou à porta AUDIO IN de 3,5 mm. Observe que ao utilizar um microfone em uma dessas portas, ele irá desativar todos os microfones conectados à porta AUDIO IN vermelha. Um microfone com alimentação é necessário ao utilizar a entrada de áudio de 3,5 mm.
